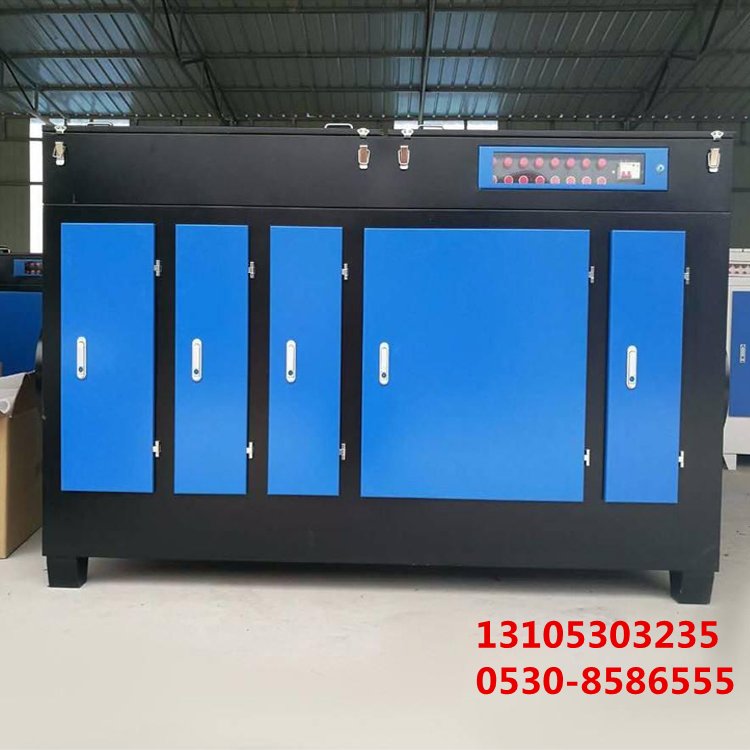

UV光氧催化设备表面腐蚀成因深度解析与应对策略
UV光氧催化设备技术作为当下环保***域的主流废气处理方案之一，凭借高效分解有机污染物、杀菌消毒等***势被广泛应用于工业排放治理中。然而，在实际运行过程中，设备表面的腐蚀问题时常发生，不仅缩短了装置使用寿命，还可能引发安全隐患及二次污染风险。深入探究其背后的诱因，对于***化设备设计、提升运维效能至关重要。本文将从材料***性、环境因素、化学反应机制等多维度剖析腐蚀根源，并提出针对性防控建议。
一、材质选择与兼容性缺陷
多数UV光氧催化设备的壳体采用碳钢或普通不锈钢制造，这类金属材料在潮湿、酸性环境下极易发生电化学腐蚀。当废气中含有氯化氢（HCl）、硫化物（如SO₂）、氮氧化物（NOₓ）等强腐蚀性组分时，金属表面的钝化膜会被破坏，形成点蚀坑并逐渐扩展。例如，304不锈钢虽具备一定耐蚀性，但在温度超过60℃且湿度饱和的条件下，其抗氯离子渗透能力显著下降。此外，若设备内部存在不同金属间的接触（如紧固件使用镀锌螺丝），则会因电位差加速局部腐蚀进程。
更为复杂的是催化剂载体材质的影响。常用的TiO₂基板虽化学性质稳定，但在紫外线长期照射下可能产生光致还原反应，释放出微量活性氧自由基，这些高能粒子会攻击金属基底，造成微观层面的晶间腐蚀。同时，部分低质量的蜂窝陶瓷载体因孔隙率过高，易吸附水分和酸性物质，形成浓缩的腐蚀液滴，进一步恶化局部环境。
二、工艺参数失衡引发的连锁反应
1. 湿度失控导致的电解效应
废气处理系统中未充分分离的液态水蒸气会在设备内壁凝结，尤其在北方冬季温差***的工况下，结露现象尤为严重。此时，溶解了SO₃、NO₂等气体的水膜相当于电解质溶液，配合金属表面的杂质元素构成原电池体系，持续消耗阳极材料。实验数据显示，相对湿度每升高10%，碳钢腐蚀速率约增加3倍。
2. 温度波动加剧应力腐蚀开裂
UV灯管工作时产生的热效应会使设备内部出现周期性温变（通常范围为40~80℃）。频繁的温度交变导致金属材料产生热应力疲劳，微观裂纹成为腐蚀介质侵入的通道。***别是在焊缝区域，由于组织结构不均匀，更容易形成应力集中点，***终发展为穿晶裂纹。某化工园区案例表明，运行三年后的设备封头部位普遍出现网状龟裂，经检测确认为典型的热应力腐蚀***征。
3. 臭氧副产物的双重作用
高强度紫外光源激发氧气生成***量臭氧（O₃），虽然有助于氧化有机物，但过量臭氧会与设备内的润滑油脂发生氧化反应，生成粘性较高的低分子羧酸类物质。这些代谢产物附着在金属表面，既阻碍了防腐涂层的正常功能发挥，又为微生物滋生提供了营养源，间接促进生物腐蚀的发生。
三、介质成分复杂化的协同侵蚀
进入UV系统的废气往往并非单一组分，而是包含多种互溶物的混合体系。以印刷行业为例，挥发性有机物（VOCs）中常混有醇类溶剂（甲醇/乙醇）、酯类化合物及微量重金属颗粒。其中，酯类水解产生的有机酸会降低冷凝水的pH值；重金属离子则作为催化剂参与阴极析氢反应，加速基体金属溶解。更棘手的是卤代烃污染物的存在——它们分解产生的卤素离子穿透性强，能穿透普通防护漆层直接攻击金属晶格结构。
值得注意的是，某些看似无害的物质组合也可能产生突变效应。比如硫化氢与二氧化硫共存时，二者反应生成的连多硫酸会剧烈腐蚀奥氏体不锈钢；而氨气的存在则会改变溶液电导率，使原本轻微的均匀腐蚀转变为严重的局部穿孔。
四、设计与安装环节的潜在漏洞
许多腐蚀事故源于初期规划阶段的疏漏。常见的设计误区包括：未设置足够的排凝装置导致积水积聚；检修口密封不***造成雨水倒灌；气流分布不均引起局部过热区等。施工过程中若未严格执行表面处理标准（如喷砂除锈等级不足Sa2.5），残留的氧化皮将成为腐蚀萌生的策源地。曾有项目因焊接飞溅物未清理干净，在使用半年后即发现焊疤周围出现放射状锈迹扩散的现象。
针对上述挑战，有效的解决方案应涵盖以下方面：①选用升级版双相不锈钢（如2205型）或进行***种合金堆焊强化关键部位；②增设在线湿度监测与自动排水系统维持干燥环境；③采用氟碳树脂+陶瓷复合涂层构建多重屏障；④定期开展无损检测（UT/PT）实时监控壁厚变化。通过系统性的防护措施，可将设备寿命延长至8年以上，***幅降低维护成本。
综上所述，UV光氧催化设备的腐蚀防控是一项涉及材料科学、流体力学、电化学等多学科交叉的系统工程。只有精准识别各类腐蚀驱动因素，并采取动态调整的综合治理策略，才能确保设备在复杂工况下的长期稳定运行。
